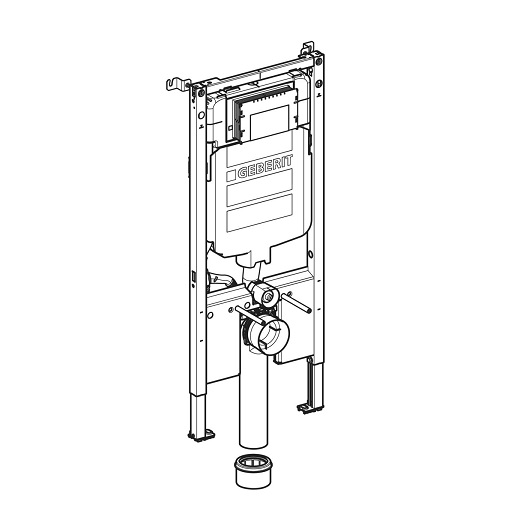

Инсталляция для подвесного унитаза Geberit Duofix Sigma8 111.796.00.2

Применение
• Для замены арт. 111.796.00.1
• Для металлических и деревянных каркасных перегородок
• Для стеновых систем Geberit Duofix
• Для установки в пристенки на высоту рамы или по высоте помещения
• Для установки в перегородки по высоте помещения
• Для напольных покрытий толщиной 0–25 см

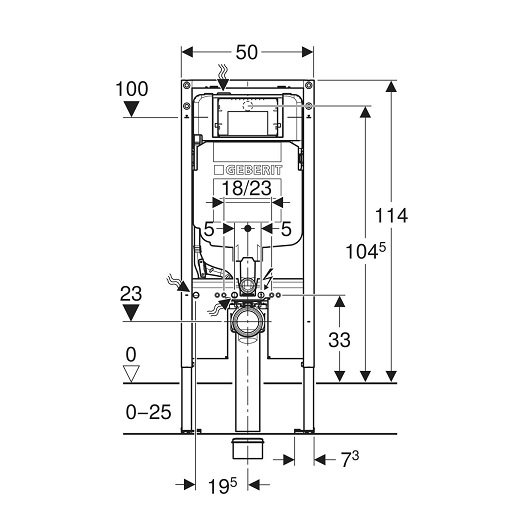

• Для подвесных унитазов (с межосевым расстоянием под крепежные шпильки 18 см или 23 см)
Описание
• Статически самонесущая рама, с порошковой окраской для защиты от коррозии

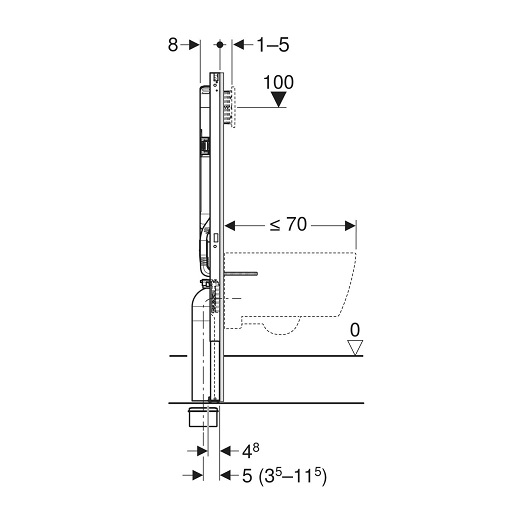

• Рама для подвесных унитазов с присоединительными размерами по EN 33 и вылетом до 70 см
• С выдвижной пластиной для бокового крепления над монтажным элементом к металлическим или деревянным профилям или к опорной стойке системы Geberit Duofix
• Альтернативное положение крепления анкеров для крепления к стене
• Опорные площадки поворотные, подходят для установки в U-образные профили UW 50 и UW 75
• Опорные площадки можно устанавливать в системную направляющую Geberit Duofix без применения инструментов, без дополнительных компонентов
• Стойки оцинкованные, защищенные от коррозии, с защитой от скольжения
• Соединительное колено может монтироваться на различной глубине без использования инструментов, диапазон смещения 80 мм
• Прерывистая траверса обеспечивает положение глубины заподлицо с фронтальной частью для вертикального соединительного колена
• Соединительное колено удлиненное, для соединения в пол
• Смывной бачок скрытого монтажа Geberit Sigma 8 см, с противоконденсатной изоляцией
• Подходит для фронтальной установки, для одинарного, двойного смыва и смыва/стопа.
• При заводской установке возможен немедленный последующий смыв
• Монтаж и сервисное обслуживание смывного бачка скрытого монтажа не требуют использования инструментов
• Подвод воды сверху слева
• Защитная крышка окна технического обслуживания с возможностью укорачивания, защищает от влаги и грязи
• С трубкой для подвода воды для унитазов-биде Geberit AquaClean и для кабеля питания
• Возможность крепления для электропитания от сети
• Подходит для нестандартного санфаянса с малой контактной поверхностью (при прочной облицовке стены)
• Двойной смыв посредством смывной клавиши Geberit Sigma20, Sigma21, Sigma30, Sigma40, Sigma50, Sigma60, Sigma70, Sigma80, Sigma01
• Смыв/стоп со смывными клавишами Sigma10, Sigma30, Mambo
Технические данные
• Гидравлическое давление 0.1–10 бар
• Температура воды макс. 25 °C
• Объем смыва, заводская установка 6 / 3 л
• Большой объем воды для смыва, диапазон настройки 4 / 4.5 / 6 / 7.5 л
• Малый объем воды для смыва, диапазон настройки 2–4 л
• Материал Сталь
Объем поставки
• Подвод воды R 1/2″, совместим с MasterFix и MeplaFix, со встроенным угловым запорным вентилем и маховичком
• Защитная крышка для окна технического обслуживания
• 2 анкера для крепления к стене
• Комплект для подключения унитаза, ø 90 мм
• Соединительное колено 90° из ПНД, ø 90 мм
• Переходная муфта из ПНД, ø 90/110 мм
• Комплект крепления и защитный материал
