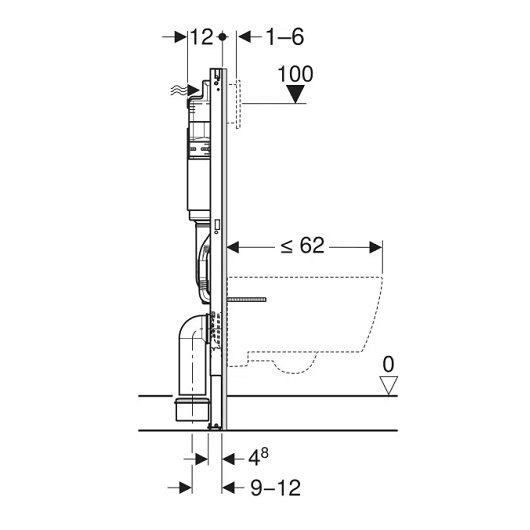

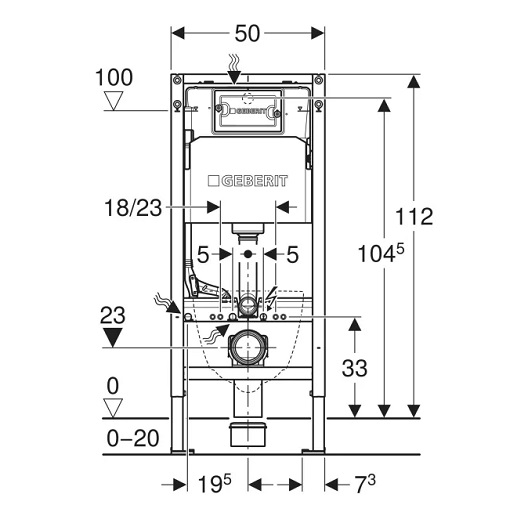

Инсталляция для подвесного унитаза Geberit Duofix 458.149.21.2 (комплект 3 в 1)

Применение

• Для металлических и деревянных каркасных перегородок
• Для установки в пристенки на высоту рамы или по высоте помещения
• Для унитазов с межосевым расстоянием под крепежные шпильки 18 см или 23 см
• Для крепежа в пол (0 — 20 см)
• Для фронтальной установки
• Для управления смывными клавишами типа Delta
• Для подсоединения Geberit AquaClean
• Не подходит для бетонирования

Описание

• Бачок Delta, толщина 12 см, скрытого монтажа с фронтальным управлением смыва
• Полностью герметизированный от попадания конденсата
• Настраивается объем воды для смыва
• При заводской установке возможен немедленный последующий смыв
• Подвод воды сзади или сверху по центру
• Присоединение подводки к запорному клапану вручную без инструмента
•   Двойной смыв со смывной клавишей Delta50, Delta51 или Delta20, Delta01
• Смыв/стоп или одинарный смыв со смывной клавишей Delta40, Delta15 или Delta11
• Статически самонесущая рама, с порошковой окраской для защиты от коррозии
• Рама для подвесных унитазов с присоединительными размерами по EN 33 и вылетом до 62 см
• Альтернативное положение крепления анкеров для крепления к стене
• Рама открыта сверху
• Ножки оцинкованные, с бесступенчатой регулировкой 0 — 20 см
•  Опорные площадки ножек из пластика, глубина подходит для монтажа в профиль UW50
• Монтажная глубина конструкции 12 см

Технические данные

• Объем воды для смыва, заводская установка                6 и 3 л
• Малый объем воды для смыва, диапазон настройки      2–4 л
• Большой объем воды для смыва, диапазон настройки  4 / 4.5 / 6 / 7.5 л
• Температура воды макс. 25 °C
• Гидравлическое давление 0.1–10 бар

Объем поставки

• Комплект для крепления к стене
• 2 резьбовые шпильки М12 для крепления санфаянса
• Смывной механиз двойного смыва
• Монтажная коробка для окна обслуживания из полистирола
• Смывная клавиша Geberit Delta01 115.107.21.1 (Хром глянцевый)
• Две защитные заглушки
• Угловой запорный вентиль R 1/2 с кольцом-адаптером, совместимый с MeplaFix
• Трубка для подвода воды Geberit AquaClean
• Крепление для стока
• Комплект манжет ø 90 мм
• Фановый отвод для унитаза, ПНД, ø 90/90 мм
• Адаптер, ø 90/110 мм
• Крепежные элементы
