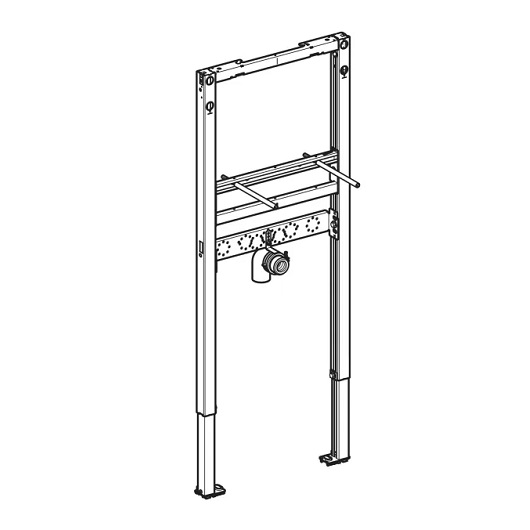

Инсталляция для подвесного умывальника Geberit Duofix 111.434.00.2

Применение

• Для металлических и деревянных каркасных перегородок
• Для стеновых систем Geberit Duofix
• Для установки в пристенки на высоту рамы или по высоте помещения
• Для установки в перегородки по высоте помещения
• Для напольных покрытий толщиной 0–25 см
• Для монтажа раковин
• Для вертикальных смесителей

Описание

• Статически самонесущая рама, с порошковой окраской для защиты от коррозии
• С выдвижной пластиной для бокового крепления над монтажным элементом к металлическим или деревянным профилям или к опорной стойке системы Geberit Duofix
• Альтернативное положение крепления анкеров для крепления к стене
• Опорные площадки поворотные, подходят для установки в U-образные профили UW 50 и UW 75
• Опорные площадки можно устанавливать в системную направляющую Geberit Duofix без применения инструментов, без дополнительных компонентов
• Стойки оцинкованные, защищенные от коррозии, с защитой от скольжения

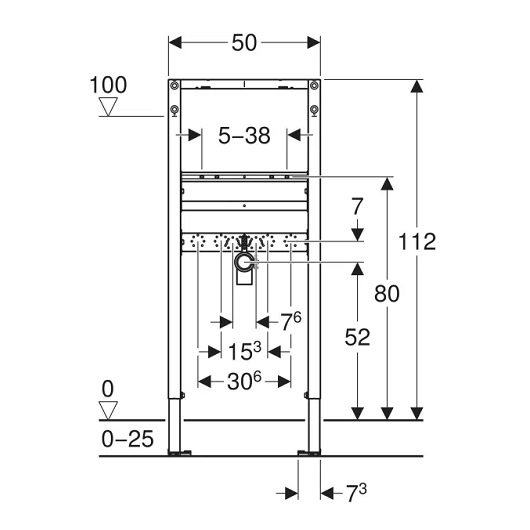

• Расстояние между точками крепления раковины 5–38 см
• При расстоянии между точками крепления 18 или 28 см регулируется по глубине резьбовыми шпильками
• Регулируемое по высоте и шумопоглощающее крепление для соединительного колена
• Монтажная планка выставляется по высоте и глубине

Объем поставки

• 2 резьбовые шпильки М10, для крепления санфаянса
• Фановый отвод, ø 50 мм
• Уплотнение, ø 44/40 мм
• Крепежные элементы
• Не включено: угловые фитинги для подключения воды, комплект крепления к стене
