Инсталляция для подвесного унитаза Villeroy & Boch ViConnect 92243068 (2 в 1)

Описание изделия:

• Комплект: Инсталляция для подвесного унитаза + Клавиша смыва
• Инсталляционная система для унитаза, стандартная высота арт. 92242700
• Клавиша смыва, цвет Белый глянец арт. 92249068
• Размер инсталляции: (Ш х В х Г): 525 х 135 х 1120 мм

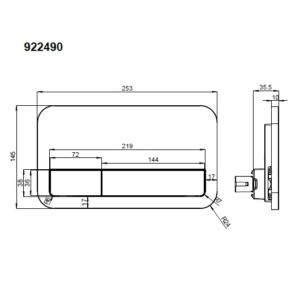

• Размер клавиши: 253 х 145 х 10 мм
• Вес 15,4 кг

Техническая информация:

• Для «сухой» облицовки,
• Установка перед капитальной стеной, в легкой каркасной стене и т.д
• Простое подключение кнопки слива с помощью кабелей с поворотно-защелкивающимся механизмом
• Диапазон регулирования ножек от необработанного пола до верхней кромки обработанного пола 0-200 мм
• Элемент регулирования по глубине относительно передней кромки 135-205 мм (при использовании стеновых кронштейнов)
• 4 точки крепления с настенным креплением, включая ножки и крепежный материал
• С защитой для смывной трубы, 2 стопорных болта для унитаза M12, регулируемые 180 мм, с защитой и гайками
• Самонесущая конструкция из стальной рамы с порошковым покрытием, предварительно полностью смонтированная
• Управление спереди, перенос функций кнопок на отводную арматуру с помощью гибких кабелей
• Cоединение с кнопкой смыва посредством поворотно-нажимного соединения
• Изолированный от конденсата скрытый смывной бачок с 2 объемами смыва 3/6 л, с возможностью переналадки на 3/4,5 л, макс.
• Объем смыва 7,5 л, с клапаном наполнения арматурной группы I,
• Гибкий шланг для клапана наполнения, прикручиваемый вручную,
• С гарнитурой для присоединения углового клапана R1/2, состоящей из двух частей
• Крепежный хомут для сточного колена с 4 вариантами регулировки
• Защитный кожух для ревизионного отверстия уменьшаемый
• С регулируемым по глубине соединительным коленом унитаза 90° DN90 (Ø90) / с переходной муфтой DN90 (Ø90) / DN100 (Ø110) с защитой,
• Комплект для подключения унитаза DN90 (Ø90) / 180 мм в сборе
• Знак технического контроля для скрытого смывного бачка: арматурная группа I
