Инсталляция для подвесного унитаза Geberit Duofix 458.118.21.2 с клавишей смыва Delta20 (Хром глянцевый)

Применение
• Для гипсокартонных конструкций
• Для установки частично или на высоте помещения при монтаже предварительно облицованных стен
• Для установки в монтажных стенах на высоте помещения

• Для настенных туалетов с присоединительными размерами в соответствии с EN 33:2011
• Для настенных унитазов с выступом до 62 см
• Для крепежа в пол (0 — 20 см)
• Для унитазов с межосевым расстоянием под крепежные шпильки 18 см или 23 см
Описание
• Самонесущая рама, защищенная от коррозии порошковым покрытием
• Верхняя часть рамы открыта
• Рама со сверлильными отверстиями диаметром 9 мм для крепления в деревянном каркасе
• Рама с отверстиями для крепления настенных анкеров Geberit Duofix для элементов с открытым верхом рамы
• Рама подготовлена для опорных кронштейнов для керамических унитазов с небольшими контактными поверхностями
• Оцинкованные ножки
• Ножки регулируются на 0-20 см
• Пластины для ног изготовлены из пластика
• Глубина пластины для ног подходит для установки в U—образные профили UW 50
• Соединительный патрубок монтируется без инструментов
• Скрытый резервуар с фронтальным приводом
• Скрытый резервуар, полностью изолированный от конденсата
• Резервуар соответствует стандартным требованиям в соответствии с EN 14055, класс II
• Возможна немедленная промывка после установки на заводе
• Подсоединение для подачи воды сзади или сверху по центру
• С патрубком для подвода воды к душевым унитазам Geberit AquaClean и соединительным кабелем
• Возможность крепления для электрического подключения

Технические данные
• Рабочая температура воды , макс. 25 °C
• Объем смыва, заводская настройка 5,8 / 3 л
• Объем смыва большой, диапазон регулировки 4 / 4.5 / 6 / 7.5  л
• Объем смыва маленький, диапазон регулировки 2-4 л
Объем поставки
• Угловой запорный клапан R 1/2« с переходным кольцом
• Защитный кожух для сервисного отверстия из пенополистирола
• 2 распорных болта

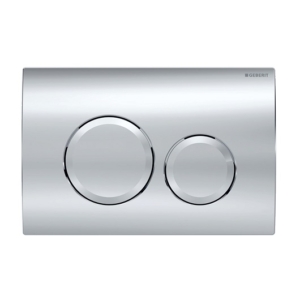

• Смывная пластина Geberit Delta20 для двойного смыва, Хром глянцевый
• 2 настенных анкера
• Соединительный комплект для унитаза, ø 90 мм
• Соединительный изгиб 90° из PE—HD, ø 90 мм
• Переходная муфта из PE-HD, ø 90/110 мм
• 2 защитные заглушки
• Перекладина для крепления панелей
• 2 резьбовых стержня M12
• Крепежные элементы
