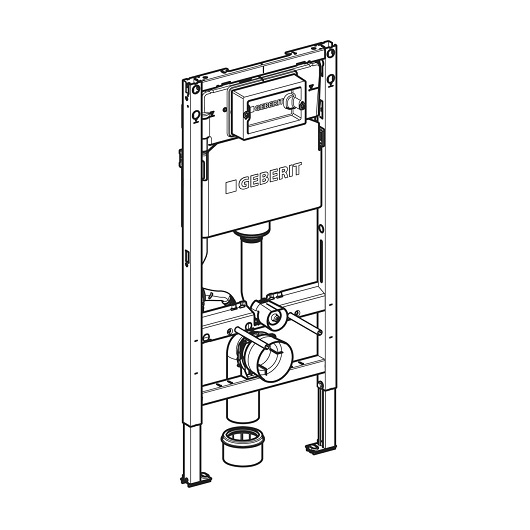

Инсталляция для подвесного унитаза Geberit DuofixBasic 111.153.00.3

Применение
• Для замены арт. 111.153.00.1
• Для металлических и деревянных каркасных перегородок
• Для установки в пристенки на высоту рамы или по высоте помещения
• Для установки в перегородки по высоте помещения
• Для напольных покрытий толщиной 0–20 см
• Для подвесных унитазов с межосевым расстоянием под крепежные шпильки 18 см или 23 см
• Для унитазов с межосевым расстоянием под крепежные шпильки 18 см или 23 см
• Для управления смывными клавишами типа Delta
• Подходит для подсоединения Geberit AquaClean
Описание
• Статически самонесущая рама, с порошковой окраской для защиты от коррозии

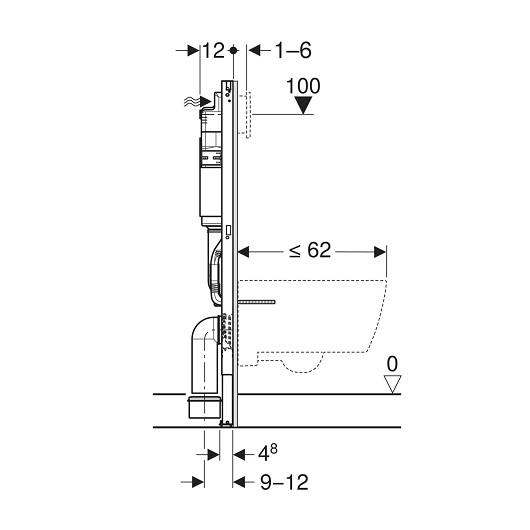

• Рама для подвесных унитазов с присоединительными размерами по EN 33 и вылетом до 62 см
• Альтернативное положение крепления анкеров для крепления к стене
• Опорные площадки пластиковые
• Глубина опорных площадок подходит для монтажа в U-образные профили UW 50
• Стойки оцинкованные, защищенные от коррозии
• Соединительное колено может монтироваться без использования инструментов
• Смывной бачок скрытого монтажа Geberit Delta 12 см, с противоконденсатной изоляцией
• Подходит для фронтальной установки, для одинарного, двойного смыва и смыва/стопа.
• При заводской установке возможен немедленный последующий смыв
• Подвод воды сзади или сверху по центру
• С трубкой для подвода воды для унитазов-биде Geberit AquaClean и для кабеля питания
• Возможность крепления для электропитания от сети
Технические данные
• Гидравлическое давление 0.1–10 бар
• Температура воды макс. 25 °C
• Объем смыва, заводская установка 6 / 3 л
• Большой объем воды для смыва, диапазон настройки 4 / 4.5 / 6 / 7.5 л
• Малый объем воды для смыва, диапазон настройки 2–4 л
Объем поставки
• 2 резьбовые шпильки М12 для крепления санфаянса
• Подвод воды R 1/2″, совместим с MasterFix и MeplaFix, со встроенным угловым запорным вентилем и кольцом-адаптером
• Защитная крышка для окна технического обслуживания, из пенополистирола
• 2 держателя крепления рамки
• Комплект для подключения унитаза, ø 90 мм
• Соединительное колено 90° из ПНД, ø 90 мм
• Переходная муфта из ПНД, ø 90/110 мм
• Комплект крепления и защитный материал
• Не включено: смывная клавиша, комплект крепления к стене
