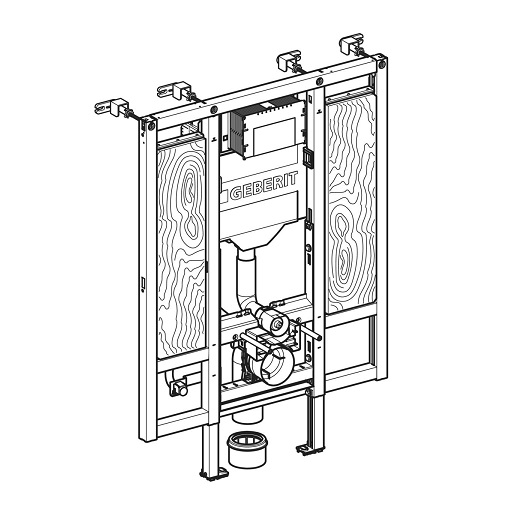

Инсталляция для подвесного унитаза Geberit Duofix UP320 111.375.00.6 (с площадками для поручней)

Применение
• Для унитазов с межосевым расстоянием под крепежные шпильки 18 см или 23 см
• Для установки перед капитальной стеной или пустотелой перегородкой
• Для скрытой установки в гипсокартонной перегородке или на капитальной стене с облицовкой панелями (гипсовыми или деревянными)
• Для скрытой установки на капитальной стене
• Для подсоединения Geberit AquaClean
• Для лиц с ограниченными возможностями
• Для крепления поручней и опор
• Для напольных покрытий толщиной 0–25 см
• Для монтажа подвесного унитаза с выступом > 62 см
• Для скрытого подсоединения в санфаянсе
• Для крепления поручней и опор
• Не подходит для противопожарного комплекта для монтажного элемента для подвесного унитаза Geberit Duofix или противопожарных заслонок для колена смыва и
соединительного колена
Описание
• Статически самонесущая рама, с порошковой окраской для защиты от коррозии
• Рама для подвесных унитазов с присоединительными размерами по EN 33 и вылетом до 70 см
• Регулируемая высота установки унитаза на этапе основных строительных работ, 41–46 см
• С выдвижной пластиной для бокового крепления над монтажным элементом к металлическим или деревянным профилям или к опорной стойке системы Geberit Duofix
• Опорные площадки поворотные, подходят для установки в U-образные профили UW 50 и UW 75
• Опорные площадки можно устанавливать в системную направляющую Geberit Duofix без применения инструментов, без дополнительных компонентов
• Стойки оцинкованные, защищенные от коррозии, с защитой от скольжения
• Соединительное колено может монтироваться на различной глубине без использования инструментов, диапазон смещения – 45 мм
• Смывной бачок скрытого монтажа Geberit Sigma 12 см, с противоконденсатной изоляцией
• Подходит для фронтальной установки, для одинарного, двойного смыва и смыва/стопа.
• При заводской установке возможен немедленный последующий смыв
• Монтаж и сервисное обслуживание смывного бачка скрытого монтажа не требуют использования инструментов
• Подвод воды сзади или сверху по центру
• Защитная крышка окна технического обслуживания с возможностью укорачивания, защищает от влаги и грязи
• Опорная площадка из фанерованного дерева, водонепроницаемая склейка
• Класс материалов B2 согласно стандарту DIN 4102-1 или класс D-s2, d0 согласно EN 13501-3
• Содержание формальдегида: класс A согласно стандарту EN 1084 или класс E 1 согласно EN 13936
• С трубкой подвода воды для унитазов-биде Geberit AquaClean или для кабеля питания
• Подготовлен для установки сетевого блока питания 12 В за керамическим унитазом
• Двойной смыв посредством смывной клавиши Geberit Sigma20, Sigma21, Sigma30, Sigma50, Sigma60, Sigma70, Sigma80, Sigma01,
• Смыв/стоп со смывными клавишами Sigma10, Sigma30, Mambo или Tango
Технические данные

Гидравлическое давление   0.1–10 бар
Температура воды  макс. 25 °C
Объем смыва, заводская установка   6 / 3 л
Большой объем воды для смыва, диапазон настройки   4 / 4.5 / 6 / 7.5 л
Малый объем воды для смыва, диапазон настройки   2–4 л
Расход при давлении 300 kPa / 3 bar    0.16 л/с
Минимальное гидравлическое давление   0.1 бар
Малый объем воды для смыва, диапазон настройки       3–4 л
Большой объем воды для смыва, диапазон настройки   4,5 / 6 / 7,5 л
Расчетный расход   0.09 л/с

Объем поставки
• Подвод воды R 1/2″, совместим с MasterFix и MeplaFix, со встроенным угловым запорным вентилем и маховичком
• Защитная крышка для окна технического обслуживания
• 4 анкера для крепления к стене
• Комплект для подключения унитаза, ø 90 мм
• Соединительное колено 90° из ПНД, ø 90 мм
• Переходная муфта из ПНД, ø 90/110 мм
• Блок питания и подключения, с промежуточной полкой с соединительной клеммой
• Трубка подвода длиной 0,32 м, для соединительного элемента Geberit AquaClean
• Защитная крышка для блока питания и подключения
• Комплект крепления и защитный материал

Информация
• При использовании блока питания и подключения сочетание электронной системы управления смывом унитаза с Geberit AquaClean невозможно
• Power & Connect Box входит в комплект поставки от Апреля 2026

Инструкция по установке
