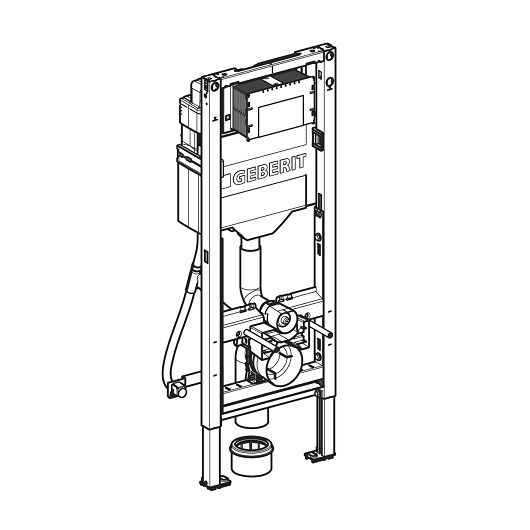

Инсталляция для подвесного унитаза Geberit Duofix UP320 111.350.00.6 (ширина 42,5 см)

Применение
• Для металлических и деревянных каркасных перегородок
• Для стеновых систем Geberit Duofix
• Для установки в пристенки на высоту рамы или по высоте помещения
• Для установки в перегородки по высоте помещения
• Подходит для лиц с ограниченными возможностями (Для монтажа подвесного унитаза с выступом до 70 см)
• Для напольных покрытий толщиной 0–25 см
• Для подвесных унитазов
• Для скрытого подсоединения в санфаянсе
• Не подходит для противопожарного комплекта для монтажного элемента для подвесного унитаза Geberit Duofix
• или противопожарных заслонок для колена смыва и соединительного колена
• Для двойного смыва со смывной клавишей Geberit Sigma20, Sigma21, Sigma30, Sigma50, Sigma60, Sigma70, Sigma80, Sigma01
• Одинарный смыв со смывной клавишей Sigma10
• Смыв/стоп со смывными клавишами Sigma30, Mambo, Tango
• Для унитазов с межосевым расстоянием под крепежные шпильки 18 см или 23 см
• Для подсоединения Geberit AquaClean
Описание
• Статически самонесущая рама, с порошковой окраской для защиты от коррозии

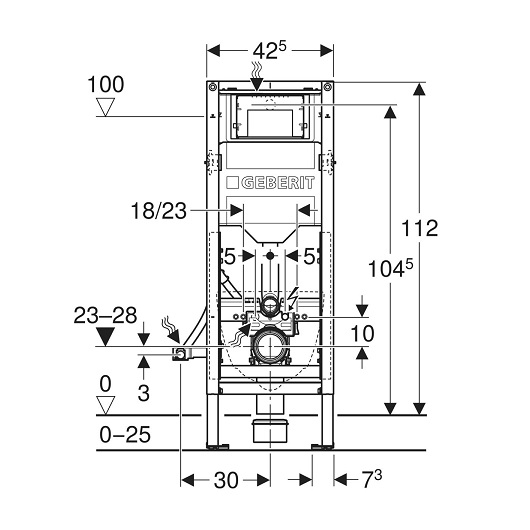

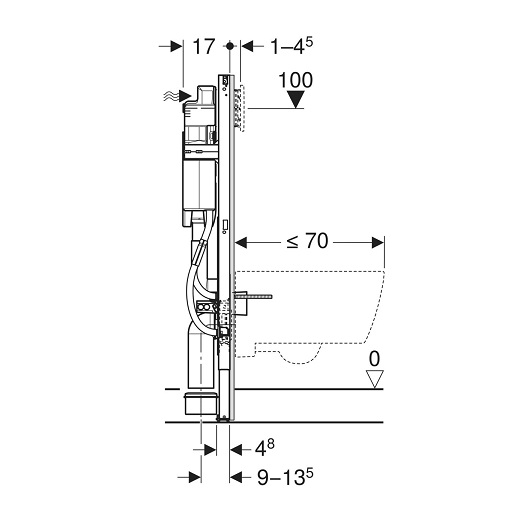

• Рама для подвесных унитазов с присоединительными размерами по EN 33 и вылетом до 70 см
• Регулируемая высота установки унитаза на этапе основных строительных работ, 41–46 см
• Ширина рамы уменьшена для размещения поручней и опор рядом с элементом
• С выдвижной пластиной для бокового крепления над монтажным элементом к металлическим или деревянным профилям или к опорной стойке системы Geberit Duofix
• Опорные площадки поворотные, подходят для установки в U-образные профили UW 50 и UW 75
• Опорные площадки можно устанавливать в системную направляющую Geberit Duofix без применения инструментов, без дополнительных компонентов
• Стойки оцинкованные, защищенные от коррозии, с защитой от скольжения
• Соединительное колено может монтироваться на различной глубине без использования инструментов, диапазон смещения – 45 мм
• Смывной бачок скрытого монтажа Geberit Sigma 12 см, с противоконденсатной изоляцией
• Подходит для фронтальной установки, для одинарного, двойного смыва и смыва/стопа.
• При заводской установке возможен немедленный последующий смыв
• Монтаж и сервисное обслуживание смывного бачка скрытого монтажа не требуют использования инструментов
• Подвод воды сзади или сверху по центру
• Защитная крышка окна технического обслуживания с возможностью укорачивания, защищает от влаги и грязи
• С трубкой подвода воды для унитазов-биде Geberit AquaClean или для кабеля питания
• Подготовлен для установки сетевого блока питания 12 В за керамическим унитазом
• Технические данные
• Гидравлическое давление   0.1–10 бар
• Температура воды макс.   25 °C
• Объем смыва, заводская установка   6 / 3 л
• Большой объем воды для смыва, диапазон настройки   4 / 4.5 / 6 / 7.5 л
• Малый объем воды для смыва, диапазон настройки   2–4 л
• Расход при 300 kPa / 3 bar   0.16 л/с
• Минимальное гидравлическое давление   0.1 бар
• Расчетный расход   0.09 л/с
Объем поставки
• Подвод воды R 1/2″, совместим с MasterFix и MeplaFix, со встроенным угловым запорным вентилем и маховичком
• Защитная крышка для окна технического обслуживания
• Комплект для подключения унитаза, ø 90 мм
• Соединительное колено 90° из ПНД, ø 90 мм
• Переходная муфта из ПНД, ø 90/110 мм
• Блок питания и подключения, с промежуточной полкой с соединительной клеммой
• Трубка подвода длиной 0,32 м, для соединительного элемента Geberit AquaClean
• Защитная крышка для блока питания и подключения
• Комплект крепления и защитный материал
• Не включено: смывная клавиша, комплект крепления к стене
• При использовании блока питания и подключения сочетание электронной системы управления смывом
унитаза с Geberit AquaClean невозможно
