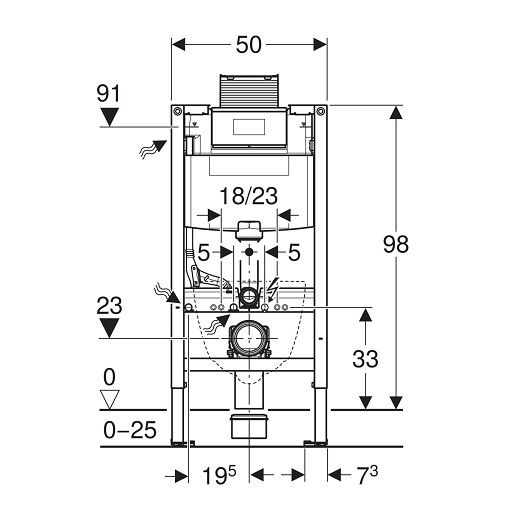

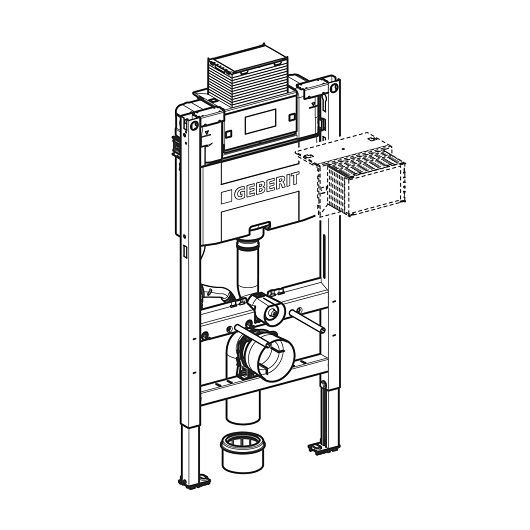

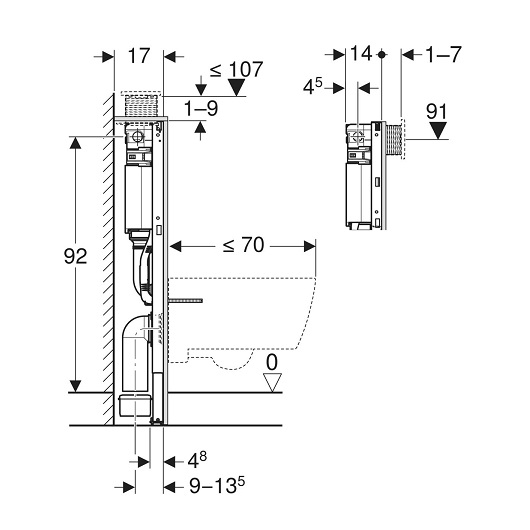

Инсталляция для подвесного унитаза Geberit Duofix Omega 111.030.00.2 (высота 98 см)

Применение
• Для крепежа в пол (0 — 25 см)
• Для подвесных унитазов с расстоянием между точками крепления 18 см или 23 см
• Для установки перед капитальной стеной или в пустотелой перегородке
• Для установки в металлических или деревянных каркасных перегородках
• Для установки в пристенке в высоту помещения или в высоту рамы
• Для двойного смыва с клавишами Omega20, Omega30 или Omega60, Omega70
Описание
• Статически самонесущая рама, с порошковой окраской для защиты от коррозии
• Рама для подвесных унитазов с присоединительными размерами по EN 33 и вылетом до 70 см
• Рама с отверстиями ø 9 мм для крепления в деревянном каркасе
• Опорные площадки поворотные, подходят для установки в U-образные профили UW 50 и UW 75
• Опорные площадки можно устанавливать в системную направляющую Geberit Duofix без применения инструментов, без дополнительных компонентов
• Стойки оцинкованные, защищенные от коррозии, с защитой от скольжения
• Соединительное колено может монтироваться на различной глубине без использования инструментов, диапазон смещения – 45 мм
• Смывной бачок скрытого монтажа Geberit Omega 12 см, с противоконденсатной изоляцией
• Подходит для верхней/фронтальной установки, для двойного смыва
• При заводской установке возможен немедленный последующий смыв
• Монтаж и сервисное обслуживание смывного бачка скрытого монтажа не требуют использования инструментов
• Подвод воды сбоку слева или сзади слева
• Защитная крышка окна технического обслуживания с возможностью укорачивания, защищает от влаги и грязи
• С трубкой для подвода воды для унитазов-биде Geberit AquaClean и для кабеля питания
• Крепление для блока питания и подключения

Технические данные

  Объем воды для смыва, заводская установка                        6 и 3 л
  Большой объем воды для смыва, диапазон настройки      4 / 4.5 / 6 / 7.5  л
  Малый объем воды для смыва, диапазон настройки          2–4 л
  Гидравлическое давление 0.1–10 бар
  Температура воды макс. 25 °C
  Расход при 300 kPa / 3 bar   0.16 л/с
  Минимальное гидравлическое давление 0.1 бар
  Расчетный расход 0.09 л/с

Объем поставки
• Подвод воды R 1/2″, совместим с MasterFix и MeplaFix, со встроенным угловым запорным вентилем и маховичком
• Защитная крышка для окна технического обслуживания
• Комплект для подключения унитаза, ø 90 мм
• Соединительное колено 90° из ПНД, ø 90 мм
• Переходная муфта из ПНД, ø 90/110 мм
• Комплект крепления и защитный материал
• Не включено: смывная клавиша, комплект креплений к стене
