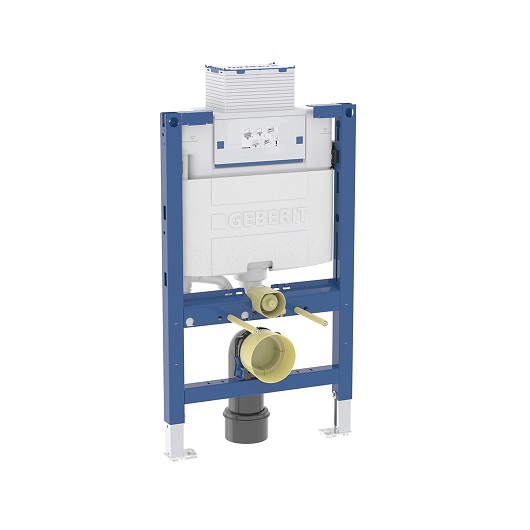

Инсталляция для подвесного унитаза Geberit Duofix Omega 111.003.00.2 (высота 82 см)

Применение
• Для крепежа в пол (0 — 25 см)
• Для подвесных унитазов с расстоянием между точками крепления 18 см или 23 см
• Для установки перед капитальной стеной или пустотелой перегородкой
• Для скрытой установки в гипсокартонной перегородке или на капитальной стене с облицовкой панелями (гипсовыми или деревянными)
• Для установки в пристенке в высоту помещения или в разделительной перегородке
• Для установки в стены небольшой высоты
• Для двойного смыва
Описание
• Самонесущая рама, защищенная от коррозии порошковым покрытием

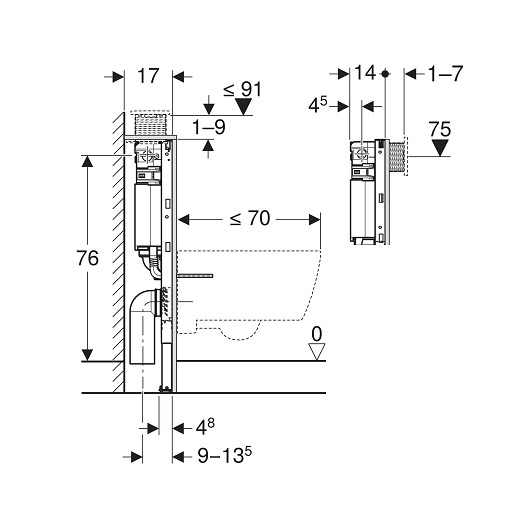

• Рама для настенных туалетов с присоединительными размерами согласно EN 33 и выступом до 70 см
• Рама со сверлильными отверстиями диаметром 9 мм для крепления в деревянном каркасе

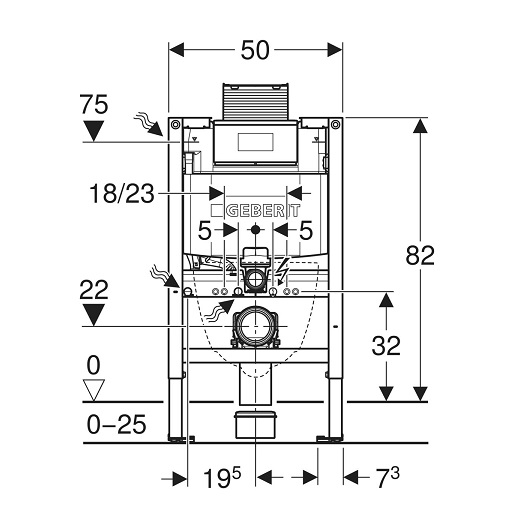

• Высота элемента 82 см
• Двойной смыв со смывной клавишей Omega20, Omega30 или Omega60, Omega70
• Поворотные опорные пластины, подходящие для установки в U-образные профили UW 50 и UW 75
• Опорные пластины, которые могут быть установлены на рейку системы Geberit Duofix без инструментов и дополнительных компонентов
• Оцинкованные нескользящие опоры для ног, защищенные от коррозии, регулируемые в диапазоне 0 — 25 см
• Соединительный изгиб можно монтировать без инструментов на разной глубине, диапазон регулировки 45 мм
• Скрытый бачок Geberit Omega диаметром 12 см, полностью изолированный от конденсата
• Для установки со смывной клавишей сверху или спереди
• Возможна немедленная промывка после установки на заводе
• Установка и техническое обслуживание скрытого бачка не требуют использования инструментов
• Подключение подачи воды слева или сзади слева
• Защитный кожух для сервисного отверстия, может быть обрезан по длине, защищает от влаги и грязи
• Крепление для электрического подключения и коробки Power & Connect
• Оснащен трубкой подвода воды для подсоединения устройств Geberit AquaClean
Технические данные
• Давление потока    0,1–10 бар
• Объем воды для смыва, заводская установка   6 и 3 л
• Большой объем воды для смыва, диапазон настройки  4 / 4,5 / 6 / 7,5  л
• Малый объем воды для смыва, диапазон настройки   2–4 л
• Скорость потока при 3 барах   0,16 л/с
Объем поставки
• Патрубок для подачи воды R 1/2«, совместимый с MasterFix и MeplaFix со встроенным угловым запорным клапаном и маховичком
• Защитный кожух для сервисного отверстия
• Соединительный комплект для унитаза, ø 90 мм
• Соединительный изгиб 90° из PE—HD, ø 90 мм
• Переходный патрубок, ø 90/110 мм
• 2 резьбовые шпильки M12
• Крепежные элементы
• Не включено: смывная клавиша, комплект креплений к стене
