Инсталляция для писсуара Geberit Duofix 111.686.00.2

Применение
• Для металлических и деревянных каркасных перегородок
• Для стеновых систем Geberit Duofix
• Для установки в пристенке на высоту рамы или по высоте помещения
• Для установки в перегородки по высоте помещения
• Для напольных покрытий толщиной 0–25 см
• Для монтажа писсуаров со встроенной системой управления смывом
• Для монтажа безводных писсуаров
• Для писсуаров Preda / Selva / Tamina / Narva
• Для наружного смывного крана
• Для скрытых систем управления писсуаров открытого монтажа
Описание

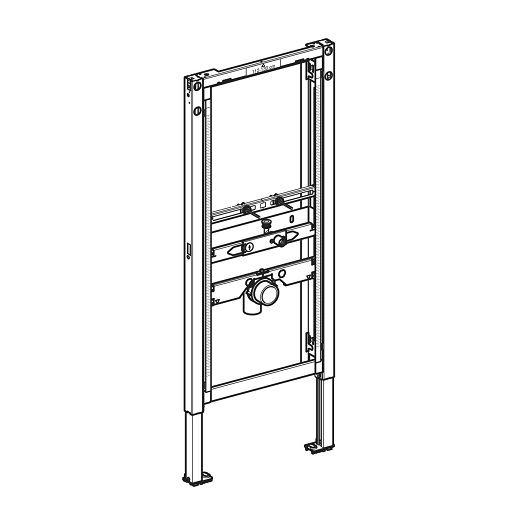

• Статически самонесущая рама, с порошковой окраской для защиты от коррозии
• С выдвижной пластиной для бокового крепления над монтажным элементом к металлическим или деревянным профилям или к опорной стойке системы Geberit Duofix
• Альтернативное положение крепления анкеров для крепления к стене
• Опорные площадки поворотные, подходят для установки в U-образные профили UW 50 и UW 75
• Опорные площадки можно устанавливать в системную направляющую Geberit Duofix без применения инструментов, без дополнительных компонентов
• Стойки оцинкованные, защищенные от коррозии, с защитой от скольжения

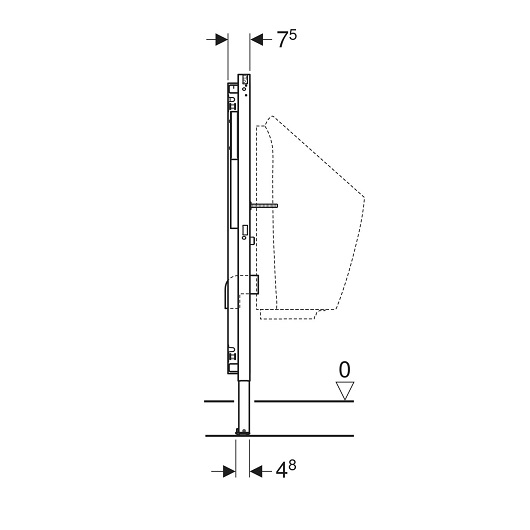

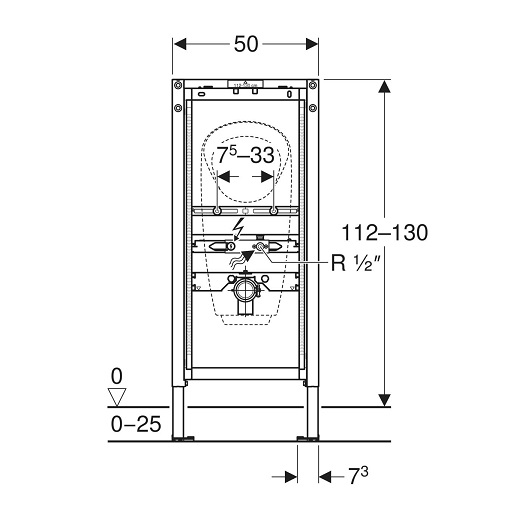

• Высота элемента корректируется по писсуару, 112–130 см
• Точки подсоединения для писсуара Preda установлены
• Крепление для сифона Rp 1/2″ регулируется по высоте и в стороны (по центру и 5–10 см слева или справа)
• Регулируемое по высоте и шумопоглощающее крепление для соединительного колена
• Крепления писсуара М8, регулируются по ширине и высоте
• Траверсы с обозначением центра, устанавливаются без применения инструментов
• Обозначение точек подсоединения писсуаров Preda и Selva
• Возможно дополнительное крепление писсуара с помощью принадлежностей
• Защитная заглушка для однократной проверки давления холодной водой макс. 15 бар/1500 кПа
Объем поставки
• Подвод воды Rp 1/2″ / R 1/2″, совместим с MasterFix и MeplaFix
• Соединительное колено из ПНД, ø 63/50 мм
• Уплотнение ø 57/50 мм
• Cифон ø 50 мм, включая уплотнение на писсуаре
• Комплект крепления и защитный материал

Инструкция по установке
